| все что касается пистолетов начала 20 века Добавлено (24.11.2008, 23:39)
---------------------------------------------

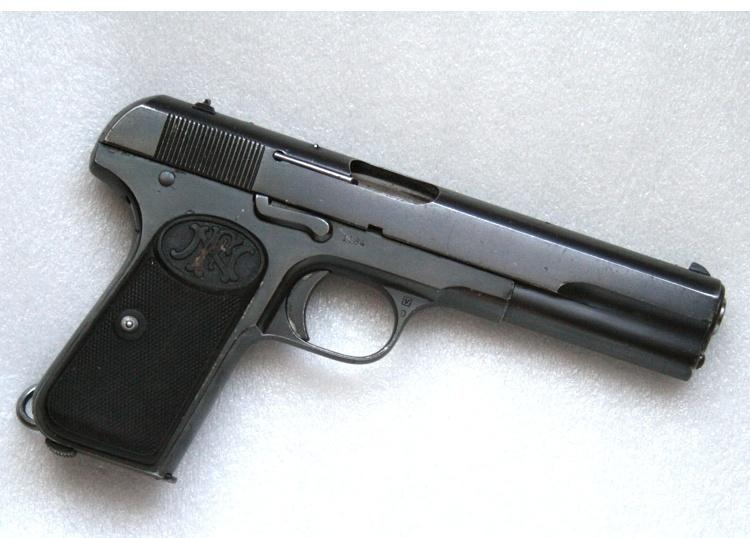

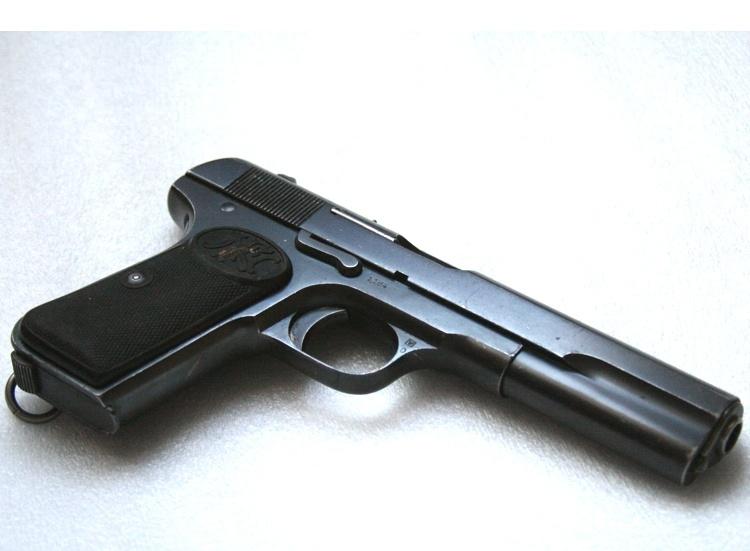

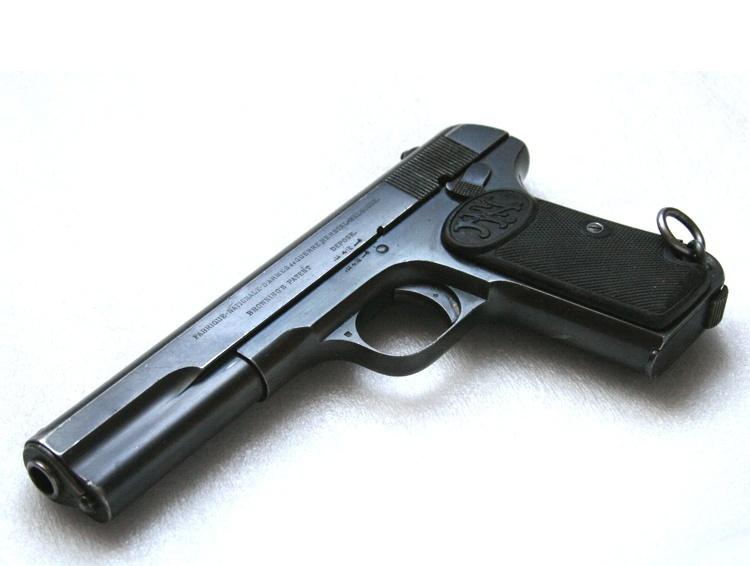

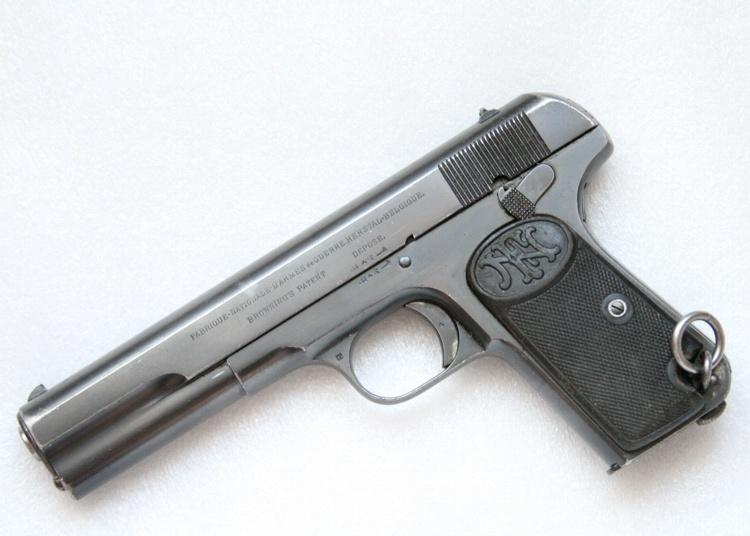

Военный образец калибра 9 мм Д (длинный) со свободным затвором появился в 1903 году. В нижней части рукоятки имелись пазы, позволяющие примыкать к пистолету кобуру-приклад, с применением которой можно было использовать магазин увеличенной емкости (10 патронов вместо 7). Модель 1903 г. выпускалась и в другом варианте — без упомянутых пазов на рукоятке. По устройству пистолеты 1903 г. отличались от первой модели. Возвратная пружина располагалась у них под стволом, а не над ним, ствол легко снимался при неполной разборке; вместо ударника — скрытый курок; на задней стенке рукоятки — автоматический предохранитель. Тактико-технические характеристики пистолета Browning 1903
Калибр 9×20 мм SR Browning Long, 7,65×17 мм SR Browning (.32ACP)
Вес (неснаряженный) 930 г
Длина 205 мм
Длина ствола 127 мм
Емкость магазина 7 патронов (9 мм) или 8 патронов (7,65 мм) Добавлено (24.11.2008, 23:41)
---------------------------------------------
Извиняюсь не найду, как цеплять изображение есть хорошие картинки и описание:
Bergmann-Bayard M 1910
Кольт м1911 г. Ранний тип
MAUZER M712 "Schnellfeuer"
MAUZER RED 9 с кобурой прикладом
МАУЗЕР М-712 ( мод. 32) Винтовки
Gewehr 88 / 05
Маузер обр.1898года.
Трехлинейная винтовка Мосина Сестрорецкого завода
Трехлинейная винтовка Мосина производства REMINGTON (1917г.)
Винчестрер 95 русский
Сообщение отредактировал SAD - Вторник, 25.11.2008, 23:36 |
| |
| |
| SAD | Дата: Вторник, 25.11.2008, 23:45 | Сообщение # 2 |
|
Подполковник
Группа: Модераторы
Сообщений: 104
Статус: Offline

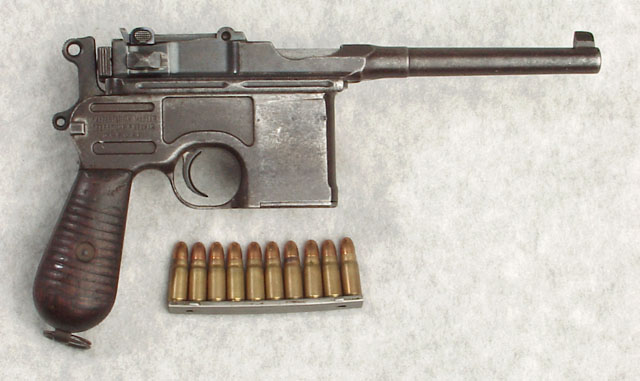

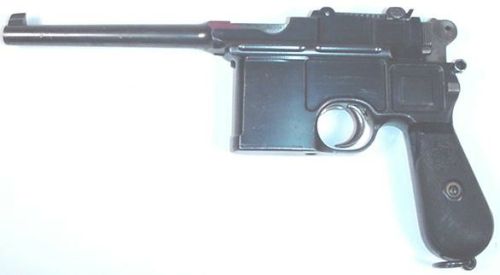

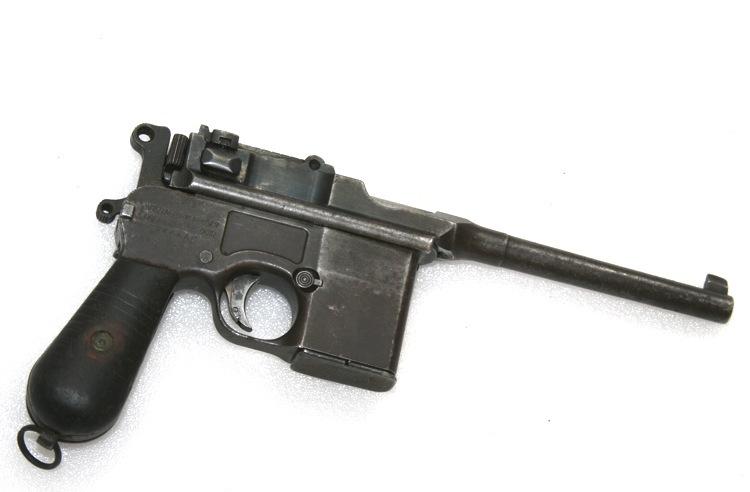

| Маузер C96
Пистолет системы Маузера обр. 1902 г. был модернизирован в 1908 г. и был принят на вооружение в Германии сначала под названием «Пистолет Маузер обр.1902 г.», а затем под названием «Пистолет Маузер обр. 1908 г.». При модернизации увеличена мощность пистолета и длина ствола, а также изменена конструкция прицела. Пистолеты Маузера обр. 1902—1908 гг. состояли на вооружении армий в Англии, Италии, Чехословакии и других странах.
Пистолет относится к образцам автоматического оружия с использованием отдачи ствола и затвора при коротком ходе ствола. Полный отход затвора после расцепления со стволом осуществляется за счет приобретенной скорости совместного движения и главным образом за счет остаточного давления пороховых газов. Запирание канала ствола осуществляется при помощи запирающей защелки (личинки), поворачивающейся в вертикальной плоскости.
Ударный механизм куркового типа с открытым положением курка. Боевая пружина смонтирована внутри рамки пистолета и выполняет одновременно функции ствольной возвратной пружины.
Пистолет снабжен обыкновенным предохранителем от случайных выстрелов, могущим запирать курок во взведенном и спущенном положениях. В последнем случае предохранитель разъединяет курок от ударника и не позволяет последнему, несмотря на возможные толчки, действовать на ударник.
Особенностью пистолета является постоянный магазин, сделанный за одно целое с рамкой в виде магазинной коробки с шахматным расположением патронов. Имеются образцы пистолетов с емкостью магазинной коробки на 6, 10 и 20 патронов, причем в последнем случае к магазинной коробке пристегивается дополнительно магазин.
Заряжание пистолета производится из обойм на 10 патронов.
Наличие патрона в патроннике можно определить по приподнятому положению выбрасывателя, видному сверху.
Экстракция стреляной гильзы производится пружинным выбрасывателем, укрепленным сверху на затворе.
Отражение гильзы производится вверх при помощи выступа рамки (отражателя).
Прицел секторного типа с насечкой до 1000 м. Пистолет помещается и носится в специальной деревянной кобуре. Последняя может быть использована в качестве приклада.
Для стрельбы из пистолета используются 7,63-мм калибра патроны Маузера бутылочной формы и 9 мм патроны Браунинга. Основные данные пистолета
Калибр ............................................................................ 9 мм / 7,63мм
Вес пистолета без патронов ......................................... 1100 / 1070 г
Начальная скорость пули примерно ............................ 430 / 420 м/сек
Длина ствола .................................................................. 140 / 100 мм
Длина пистолета ............................................................ 288 / 230 мм
Высота пистолета .......................................................... 155 / 143 мм
Дульная энергия ............................................................. 50,6 / 50 кгм
Эжекция гильз ................................................................ вверх
|
| |
| |
| SAD | Дата: Вторник, 25.11.2008, 23:55 | Сообщение # 3 |
|
Подполковник
Группа: Модераторы
Сообщений: 104
Статус: Offline

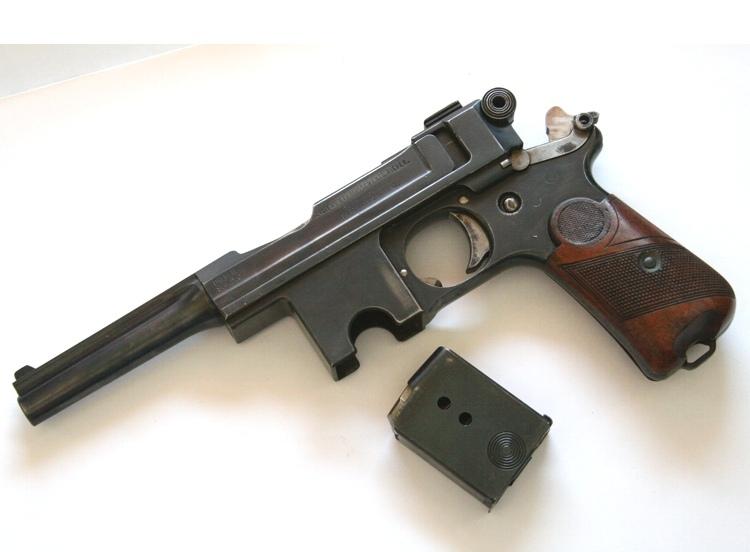

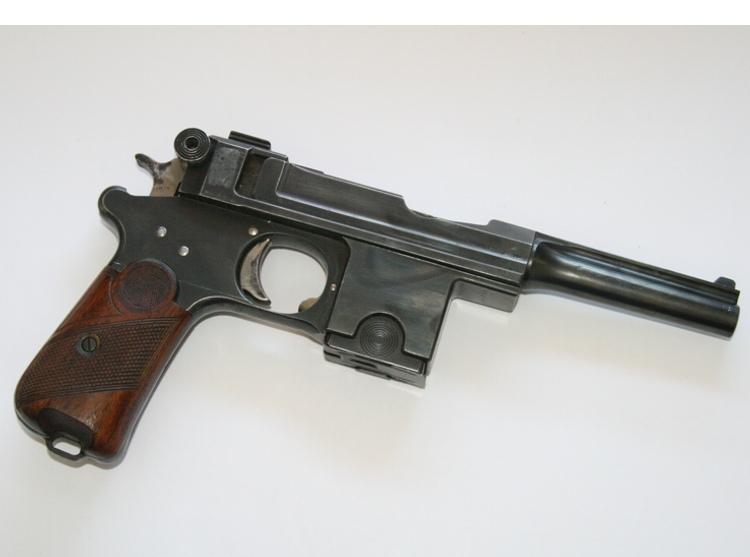

| Теодор Бергман создал 9-мм пистолет «марс», но не сумел выполнить полученный им в 1905 году заказ испанской армии на производство и поставку этого оружия. В 1907 году контракт и лицензия на право производства пистолета были переданы фирме «Ансьен Этаблисман Пипер» в Льеже.
Выпускавшийся в 1908-1910 гг. «бергман-байярд» отличался гладкими стенками канала магазина и щечками рукоятки из твердой резины, на которых было вытиснено слово BAYARD. Начиная с 1910 года фирменное название на рукоятках больше не встречается, а на стенках магазина появляются выемки для пальцев. В этом виде «бергман-байярд» был принят на вооружение датской армией с обозначением м/1910. Производство прекратилось в 1914 году в связи с оккупацией Льежа немецкими войсками и больше никогда не возобновлялось. Тактико-технические характеристики Bergmann-Bayard M 1908
Тип автоматический пистолет (с отдачей свободного затвора)
Калибр, мм 9
Длина, мм 250
Вес без патронов, г 1015
Длина ствола, мм 102
Емкость барабана/магазина 6
Сообщение отредактировал SAD - Вторник, 25.11.2008, 23:56 |
| |
| |
| SAD | Дата: Среда, 26.11.2008, 00:09 | Сообщение # 4 |
|
Подполковник
Группа: Модераторы
Сообщений: 104
Статус: Offline

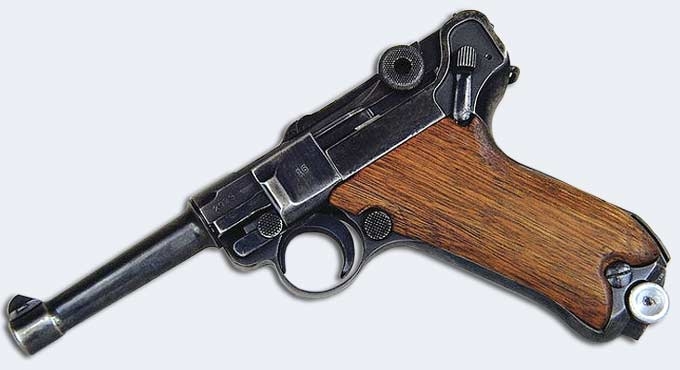

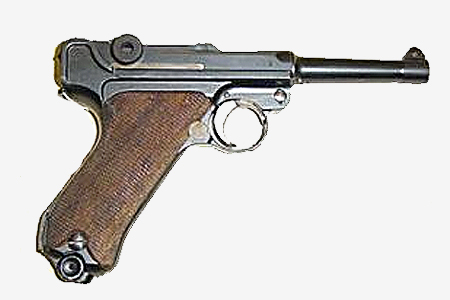

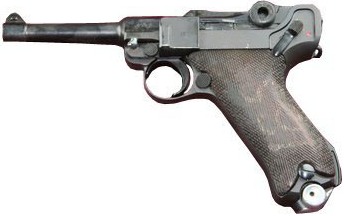

| Пистолет разработан инженером фирмы «Дойче Ваффенунд Муниционс фабрикен» (ДВМ) Георгом Люгером в 1900 г. в результате усовершенствования конструкции пистолета системы Борхардта обр. 1893 г. В 1901 году этому пистолету было присвоено название «Парабеллум». Пистолет иногда называют «люгером», в германской армии ему было присвоено официальное название «Пистолет 08» (Р-08).
Механизмы автоматики пистолета работают с использованием энергии отдачи ствола при коротком его ходе. Как и у пистолета системы Борхардта, запирание канала ствола осуществляется шарнирно-рычажным затвором. Пистолет имеет ударный механизм ударникового типа с отдельной боевой пружиной, смонтированной в затворе. Спусковой механизм с разобщителем рассчитан на ведение огня только одиночными выстрелами. Экстракция стреляной гильзы производится расположенным в затворе выбрасывателем, который выполняет также функции индикатора наличия патрона в патроннике.
Флажковый предохранитель находится с левой стороны рамки. При опускании флажка предохранителя вниз запирается спусковой рычаг и одновременно становится невозможным отведение назад ствола со ствольной коробкой.
Постоянный прицел пистолета рассчитан на стрельбу на дальность до 50 м.
Питание патронами в стандартной модели Р-08 осуществляется из сменного коробчатого магазина емкостью 8 патронов. Использовавшаяся в германской армии в годы первой мировой войны «артиллерийская» модель с удлиненным стволом (LP-08) комплектовалась магазином барабанного типа ТМ-08 емкостью 20 патронов (барабанный магазин использовался вместе со специальным коробчатым магазином на 12 патронов, так что общее количество патронов составляло 32 штуки). Пистолет Парабеллум П 08 обр. 1908 г.
Калибр 9х19 мм Люгер/Парабеллум, 7.65мм Люгер/Парабеллум
Длина ствола 98 мм, 102 мм, 152 мм, 203 мм и другие
Длина пистолета 230 мм (со стволом 102 мм)
УСМ одинарного действия
Емкость магазина 8 патронов
|
| |
| |
| SAD | Дата: Среда, 26.11.2008, 00:22 | Сообщение # 5 |
|
Подполковник
Группа: Модераторы
Сообщений: 104
Статус: Offline

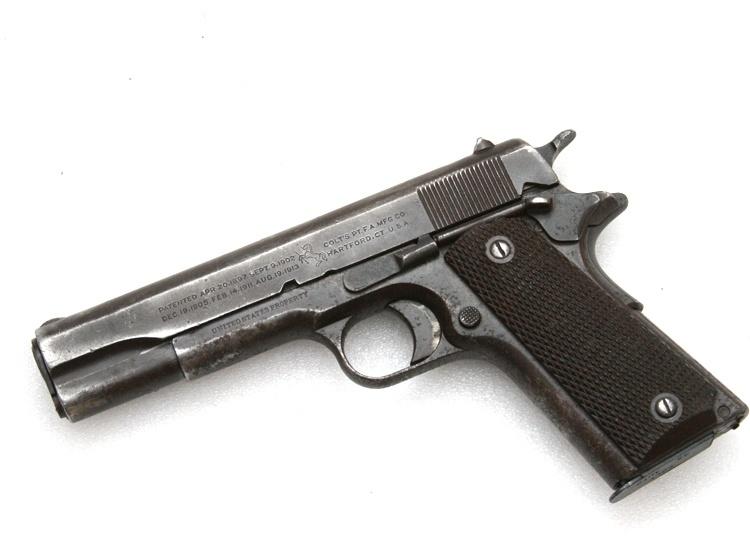

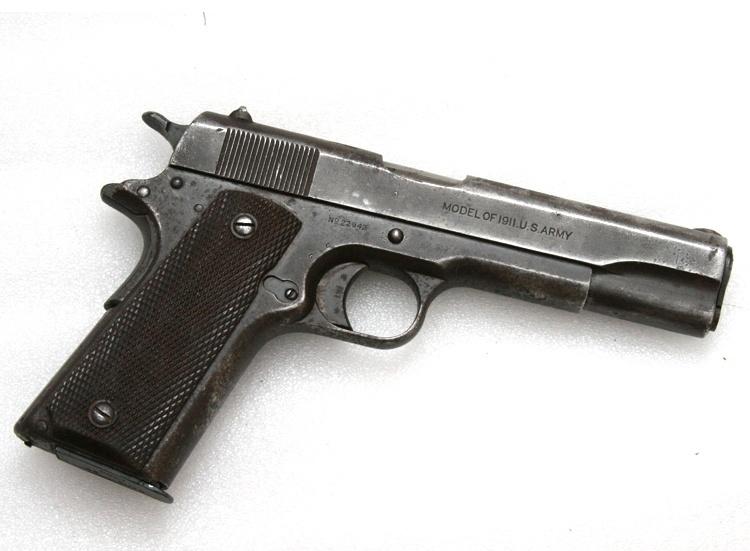

| Пистолет был принят на вооружение американской кавалерии и флота перед первой мировой войной. 1911 - Браунинга. 1911 существовал в армейской и гражданской версиях.
Автоматика пистолета работала по принципу отдачи ствола с коротким его ходом. Запирание канала ствола осуществлялось с помощью выступов верхней части ствола, входящих в зацепление с пазами на внутренней стороне затвора. Ствол с рамкой пистолета был соединен в помощью подвижной серьги, обеспечивающей запирание и отпирание ствола. Ударно-спусковой механизм курковой, одинарного действия, с открытым расположением курка. Ударник пистолета инерционный.
Пистолет имел два предохранителя - автоматический, выключавшийся при охвате рукой, и флажковый, блокировавший при включении курок и затвор. Прицел пистолета открытого типа в виде целика и мушки. Магазин вмещал 7 патронов 45 АСР (11,43 мм), появившихся в 1905 г.
Во время Первой Мировой войны этот пистолет выпускали Colt, Remington-UMC, North American Arms, Springfield National Armory. Все модели имели три предохранителя: клавишный на задней стороне рукоятки, флажковый на левой стороне рамки и предохранительный взвод курка. Защелка магазина в виде маленькой кнопки расположена на левой стороне рукоятки у основания скобы спускового крючка.
Рукоятка была изготовлена из ореха, а поверхность металлических частей обработана воронением. Гражданские пистолеты также иногда украшались гравировкой и могли отличаться видом обработки поверхности металла и формой рукоятки. Кольт M1911
Калибр, мм. 11,43
Масса, кг. 1,13
Длина, мм. 219
Длина ствола, мм. 127
Начальная скорость пули, м/с. 253
Скорострельность, в/мин. 20
Емкость магазина, патронов 7
Прицельная дальность, м. 50
|
| |
| |
| SAD | Дата: Среда, 26.11.2008, 00:36 | Сообщение # 6 |
|
Подполковник
Группа: Модераторы
Сообщений: 104
Статус: Offline

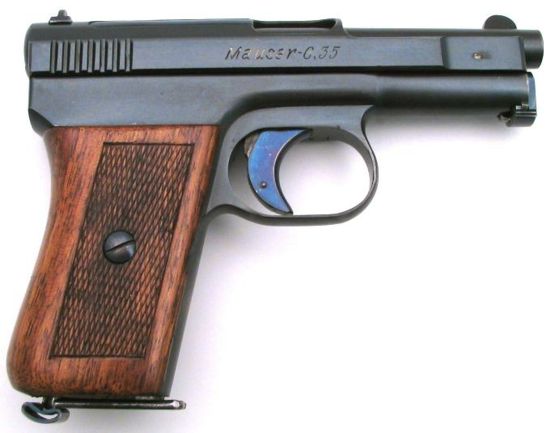

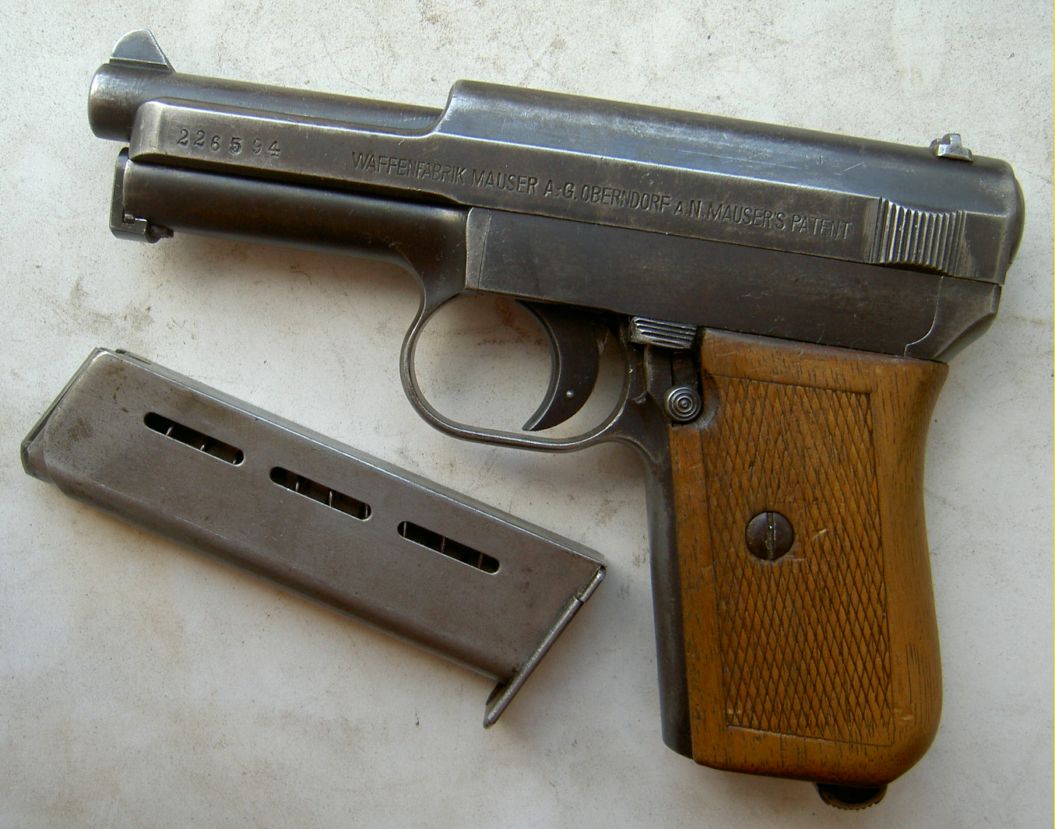

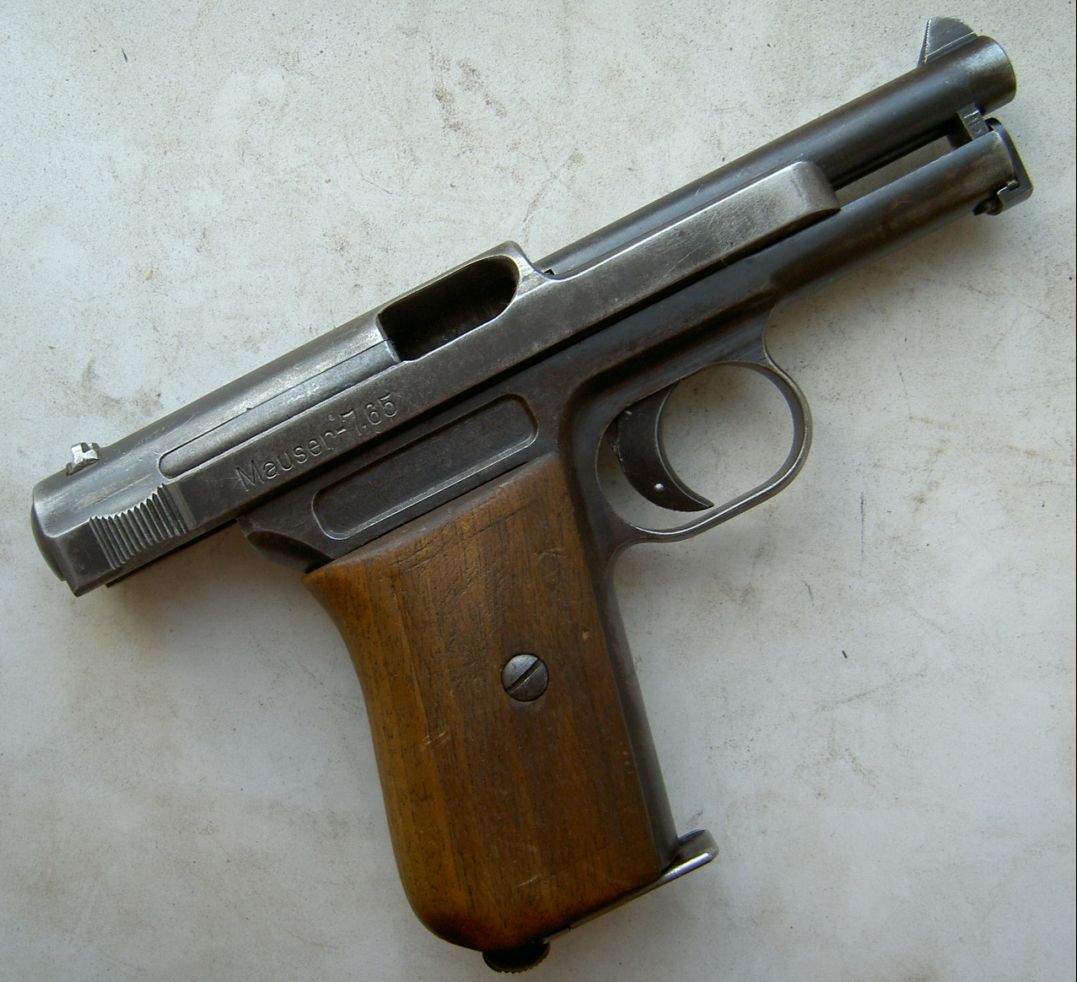

| Карманный "Маузер" модели 1910 года был для своего времени отличным оружием. Он имел автоматику на основе отдачи свободного кожуха-затвора. Возвратная пружина располагалась под стволом. Ствол крепился в рамке за проушины в двух нижних приливах особым продольным стержнем. Последний удерживался в рамке трением и байонетной защёлкой.
Ударный механизм ударникового типа имел указатель взведения. Съёмная пластина на левой стороне рамки прикрывала спусковой механизм и запиралась поворотным рычажком. Смонтированный под щёчкой рукоятки неавтоматический флажковый предохранитель запирал спусковую тягу и кожух-затвор. Автоматический магазинный предохранитель при вынутом магазине запирал спусковую тягу и поднимал затворную задержку. После вставления магазина затворная задержка опускалась, и с помощью кожуха-затвора патрон досылался в патронник. Таким образом, магазинный предохранитель делал разборку и сборку пистолета безопаснее, а перезаряжание - несколько быстрее.
Характерной особенностью конструкции было использование бойка в качестве отражателя стреляной гильзы, а также то, что магазин был рассчитан на девять патронов вместо обычных для карманных пистолетов шести патронов. Выброс стреляных гильз производился вправо-вверх. Прицельные приспособления состояли из мушки на стволе и постоянного прицела на кожухе-затворе. По данным военных, пуля карманного "Маузера" с семнадцати метров пробивала пять дюймовых сосновых досок (пуля "Нагана" - лишь три), при стрельбе с расстояния в двадцать метров радиус лучшей половины попаданий составлял 22 сантиметра (у "Браунинга" 1906 года - 26 сантиметров). Mauser 1910 Mauser 1914, 1934
УСМ одинарного действия
Калибр 6.35x16mmSR (.25ACP) 7.65x17ммSR (7,65мм Браунинг)
Вес без патронов 425 г 600 г
Длина 116 мм 152 мм
Длина ствола 80 мм 86 мм
Емкость магазина 9 патронов 8 патронов
|
| |
| |
| alexcr07 | Дата: Среда, 26.11.2008, 00:44 | Сообщение # 7 |
 Admin
Группа: Администраторы
Сообщений: 108
Статус: Offline
| Отличная инфа, огромное спасибо
|
| |
| |
| ttham | Дата: Среда, 26.11.2008, 13:47 | Сообщение # 8 |
 Местный моделер :)
Группа: Модераторы
Сообщений: 28
Статус: Offline
|
вот мой любимчик
Местный моделер :)
Мое ася 207954010
Сообщение отредактировал ttham - Среда, 26.11.2008, 13:47 |
| |
| |
| Paranoik88 | Дата: Четверг, 04.12.2008, 19:55 | Сообщение # 9 |
 Лейтенант
Группа: Модераторы
Сообщений: 54
Статус: Offline

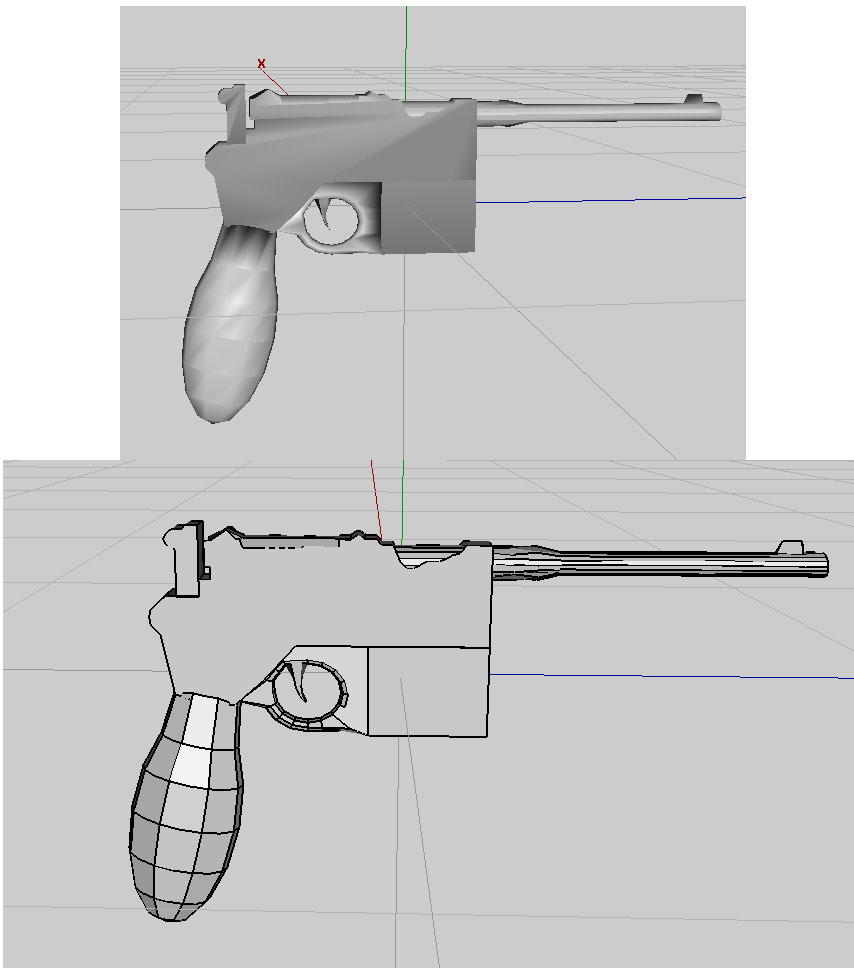

| Вот готово, 263 полигона получилось, зацените.
Сообщение отредактировал Paranoik88 - Пятница, 05.12.2008, 16:53 |
| |
| |
| ttham | Дата: Вторник, 09.12.2008, 08:55 | Сообщение # 10 |
|
Местный моделер :)
Группа: Модераторы
Сообщений: 28
Статус: Offline
|

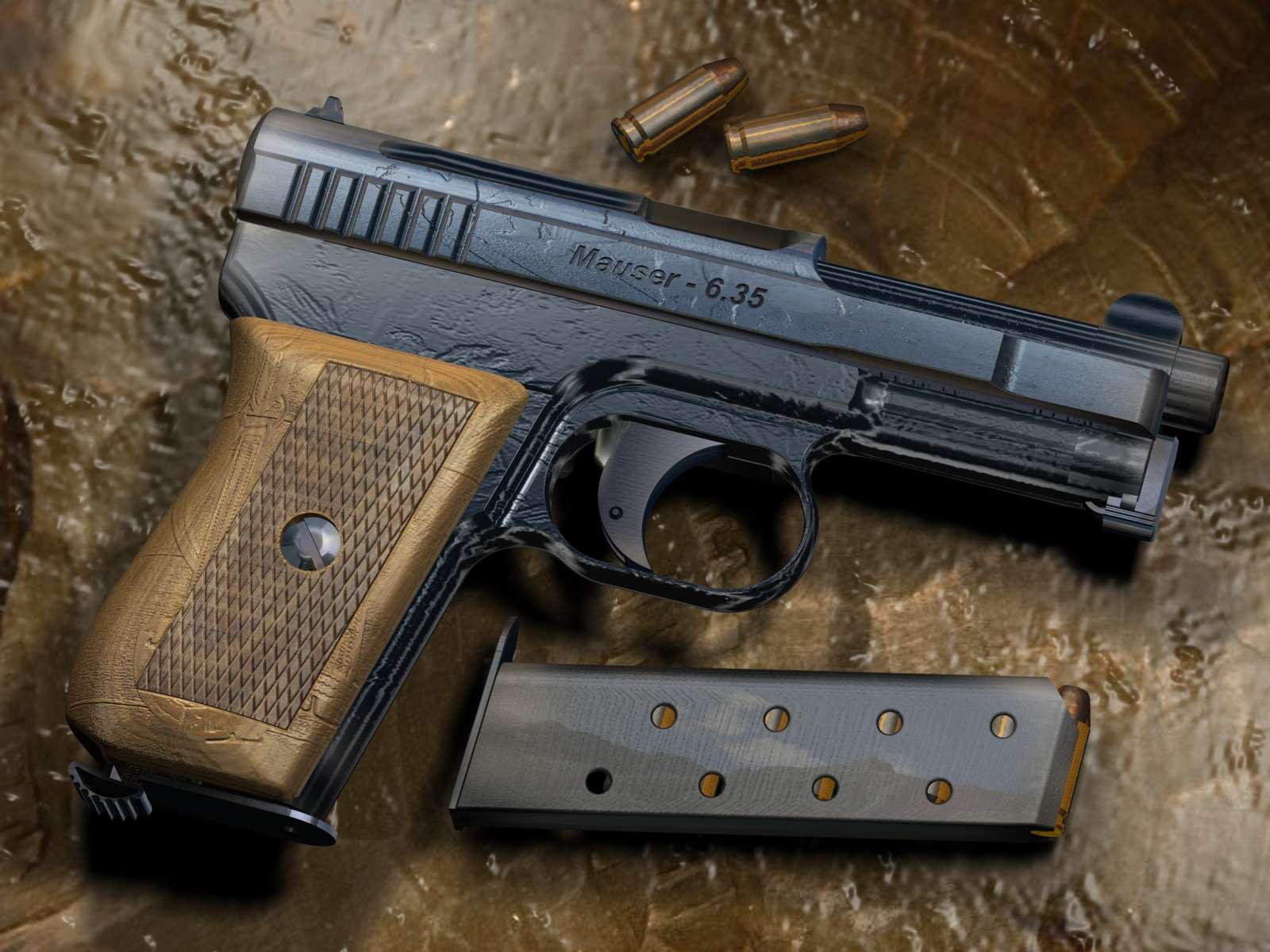

Пока или так как уже <_< нет Бояра,вот вообщем учусь текстурить так что сильно не плюйте  но мнения интересую пойдет или нет?Собсна особо и не старался,решил сделать так,чтоб без напряга можно было много текстурить,при надобности улучшу.
П.С. запетые очепятки <_< арррррр..
Местный моделер :)
Мое ася 207954010
Сообщение отредактировал ttham - Вторник, 09.12.2008, 09:02 |
| |
| |
| alexcr07 | Дата: Вторник, 09.12.2008, 13:02 | Сообщение # 11 |
|
Admin
Группа: Администраторы
Сообщений: 108
Статус: Offline
| Смотрица акуительно, молодца
|
| |
| |
| Paranoik88 | Дата: Вторник, 09.12.2008, 13:33 | Сообщение # 12 |
|
Лейтенант
Группа: Модераторы
Сообщений: 54
Статус: Offline
| отлично по моему, лучше не могло быть.
|
| |
| |
| SAD | Дата: Среда, 10.12.2008, 00:15 | Сообщение # 13 |
|
Подполковник
Группа: Модераторы
Сообщений: 104
Статус: Offline
| ttham, Супер, только несколько моментов. Если это конечно возможно (я в этом ничего не понимаю), сделай спусковую скобу скругленной, курок чуть увеличить (удлиннить) и верхний край скруглить, рычаг предохранителя заканчивается накладкой на рукояти (т.е. слевой стороны на рукояти не монолит). Но и без этого все здорово
|
| |
| |
| ttham | Дата: Четверг, 11.12.2008, 00:30 | Сообщение # 14 |
|
Местный моделер :)
Группа: Модераторы
Сообщений: 28
Статус: Offline
| SAD, отпиши мне в аську а то я неособо понял насчет предохранителя,а насчет скруглений тут уж ниче не поделаешь,иначе игра будет тормозить,темболее в игре не особо заметно.
Местный моделер :)
Мое ася 207954010
|
| |
| |
| ttham | Дата: Четверг, 11.12.2008, 06:12 | Сообщение # 15 |
|
Местный моделер :)
Группа: Модераторы
Сообщений: 28
Статус: Offline
|
вообщем фотки я так понял разные так что извените склепал как понял нада будет поправлю.
